В насосном оборудовании качество обработки проточной части напрямую связано с эффективностью, надежностью и стабильностью рабочих характеристик. Одним из наиболее ответственных элементов является рабочее колесо, поскольку именно оно формирует структуру потока и определяет условия движения перекачиваемой среды внутри насоса. Для деталей сложной геометрии, имеющих развитую систему межлопаточных каналов, криволинейные поверхности и труднодоступные переходные зоны, перспективным методом финишной доводки является абразивно-экструзионное хонингование.

Значение качества поверхности рабочего колеса

Рабочее колесо насоса Sulzer эксплуатируется в условиях, где большое значение имеют точность профиля, чистота поверхности и равномерность обработки каналов. Даже при высокой точности изготовления на поверхности после технологических операций могут сохраняться микронеровности, локальные риски, остаточные заусенцы, следы механообработки или дефекты, возникающие после литья, электроэрозионной обработки либо аддитивного производства. Все это способно повлиять на характер движения потока, увеличить гидравлические потери и ухудшить условия эксплуатации.

Финишная обработка рабочих колес традиционными методами часто ограничивается доступностью отдельных участков. Наибольшие трудности возникают при доводке внутренних зон межлопаточного пространства, сопряжений и поверхностей сложного профиля. Именно в таких случаях технология АЭХ показывает высокую эффективность, так как обеспечивает обработку тех участков, куда стандартный инструмент не может проникнуть в полном объеме.

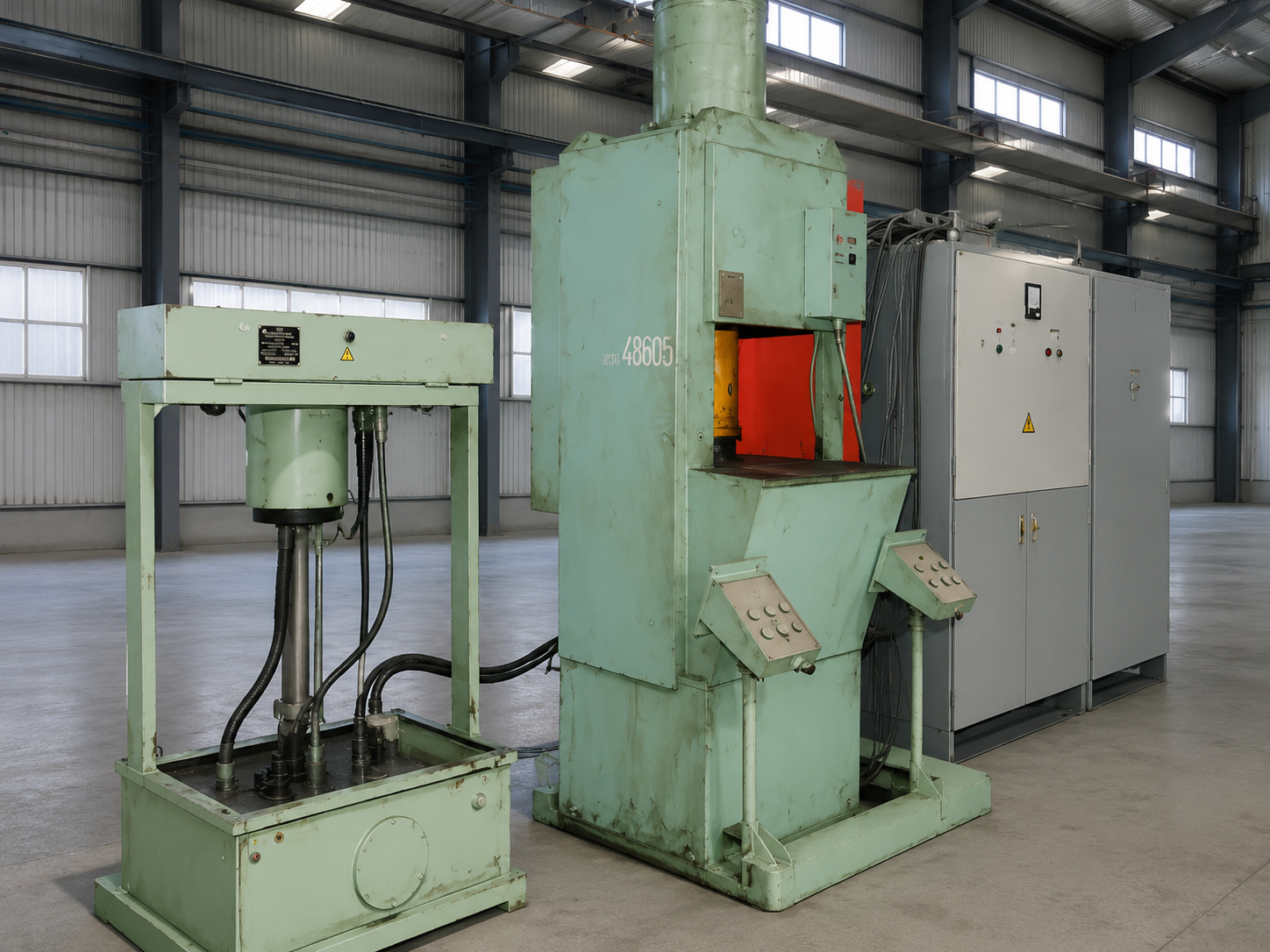

Принцип абразивно-экструзионного хонингования

Абразивно-экструзионное хонингование основано на продавливании через обрабатываемые участки вязкоупругой пасты, насыщенной абразивными зернами. Под действием давления рабочая среда принимает форму внутреннего канала или обтекаемой поверхности и оказывает равномерное воздействие на все контактирующие зоны. Абразивные частицы работают одновременно по касательной и по нормали к поверхности, благодаря чему происходит контролируемое микрошлифование, сглаживание неровностей и удаление поверхностных дефектов.

В отличие от жесткого инструмента, абразивная паста адаптируется к пространственной геометрии детали. Это делает технологию особенно ценной при обработке рабочих колес сложной формы, где необходимо сохранить основную геометрию, но при этом улучшить качество поверхности по всей длине канала.

Задачи, решаемые при обработке рабочего колеса Sulzer

Применение АЭХ для рабочего колеса насоса Sulzer позволяет выполнять финишную обработку с решением сразу нескольких производственных задач. В процессе обработки можно:

• снизить шероховатость поверхности;
• удалить риски, мелкие заусенцы и локальные дефекты;
• улучшить состояние межлопаточных каналов;
• сгладить переходы и кромки;
• очистить поверхность от следов предыдущих операций;
• выровнять микрорельеф;
• уменьшить количество потенциальных концентраторов напряжений;
• подготовить изделие к эксплуатации в условиях высоких гидродинамических нагрузок.

Такая обработка особенно востребована для деталей, к которым предъявляются повышенные требования по качеству проточной части и стабильности гидравлических параметров.

Особенности технологии для сложнопрофильных колес

Рабочие колеса насосов часто имеют геометрию, в которой сочетаются направляющие поверхности, изогнутые каналы, узкие проходные сечения и зоны резкой смены направления потока. При механической доводке подобных изделий сложно обеспечить одинаковое качество обработки по всей поверхности. АЭХ позволяет решить эту задачу за счет того, что поток абразивной среды проходит по траектории, определяемой самой геометрией изделия.

Это особенно важно для обработки:

• межлопаточных каналов;
• внутренних переходных радиусов;
• входных и выходных участков потока;
• сопряжений лопаток с дисками;
• труднодоступных внутренних полостей.

В результате обработка носит более равномерный характер и охватывает те участки, которые в обычных условиях трудно поддаются ручной или инструментальной доводке.

Преимущества применения АЭХ

Использование абразивно-экструзионного хонингования при обработке рабочего колеса насоса Sulzer дает ряд практических преимуществ:

• возможность обработки поверхностей сложной пространственной формы;
• доступ к внутренним зонам без применения специального жесткого инструмента;
• равномерное воздействие на труднодоступные участки;
• снижение шероховатости и улучшение качества поверхностного слоя;
• удаление остаточных дефектов после предшествующих операций;
• возможность обработки деталей из различных материалов;
• адаптация процесса под требования конкретного изделия;
• повышение качества финишной доводки без грубого вмешательства в конструктивную форму.

Технология особенно эффективна в тех случаях, когда требуется обеспечить воспроизводимый результат на серии однотипных изделий либо обработать рабочее колесо с индивидуальной сложной геометрией.

Управляемость процесса обработки

Одним из важных преимуществ АЭХ является возможность точной настройки параметров процесса под конкретную задачу. В зависимости от конструкции рабочего колеса и требований к результату могут регулироваться:

• давление рабочей среды;
• продолжительность обработки;
• число циклов прокачки;
• направление потока;
• состав абразивной пасты;
• зернистость абразива;
• температурный режим;
• схема технологической оснастки.

Такая управляемость позволяет добиваться требуемой интенсивности обработки и получать оптимальное сочетание качества поверхности и сохранения исходной геометрии детали.

АЭХ и современные технологии изготовления

Особый интерес абразивно-экструзионное хонингование представляет для рабочих колес, изготовленных по современным технологиям, включая аддитивное производство. При 3D-печати возможно получение сложной формы проточной части, однако внутренняя поверхность после изготовления часто требует дополнительной финишной обработки. В этих условиях АЭХ становится одним из наиболее рациональных способов доводки, поскольку позволяет воздействовать на внутренние каналы без их механического вскрытия или упрощения конструкции.

Также технология может эффективно применяться после электроэрозионной обработки, литья и механической доработки, когда на поверхности необходимо удалить дефектный слой, сгладить рельеф и повысить общее качество изделия.

Практическая ценность для насосостроения

Для насосостроения абразивно-экструзионное хонингование представляет собой не просто метод отделочной обработки, а инструмент повышения качества сложных гидравлических деталей. Улучшение состояния поверхности рабочего колеса способствует снижению нежелательных локальных сопротивлений, повышению однородности проточной части и более качественной подготовке изделия к эксплуатации.

Для рабочих колес насосов Sulzer это особенно актуально в тех случаях, когда оборудование работает в ответственных режимах, а к деталям предъявляются повышенные требования по ресурсу, точности изготовления и состоянию поверхности.

Заключение

Абразивно-экструзионное хонингование рабочего колеса насоса Sulzer является эффективным методом финишной обработки деталей сложной формы. Технология позволяет качественно дорабатывать межлопаточные каналы, внутренние переходы и другие труднодоступные зоны, снижать шероховатость, устранять дефекты поверхности и выравнивать микрорельеф без существенного нарушения заданной геометрии изделия.

За счет способности вязкоупругой абразивной среды точно повторять форму обрабатываемых участков АЭХ обеспечивает высокий уровень равномерности обработки и открывает широкие возможности для применения в производстве, ремонте и доводке современных насосных колес.
